黄金网站APP观看大全,电影理论片,国产内射老熟女aaaa∵,露脸内射熟女--69XX

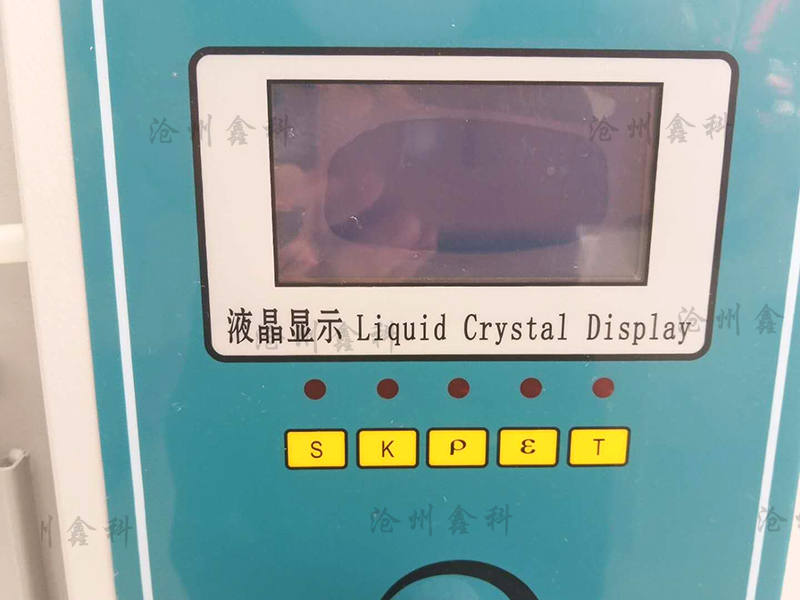

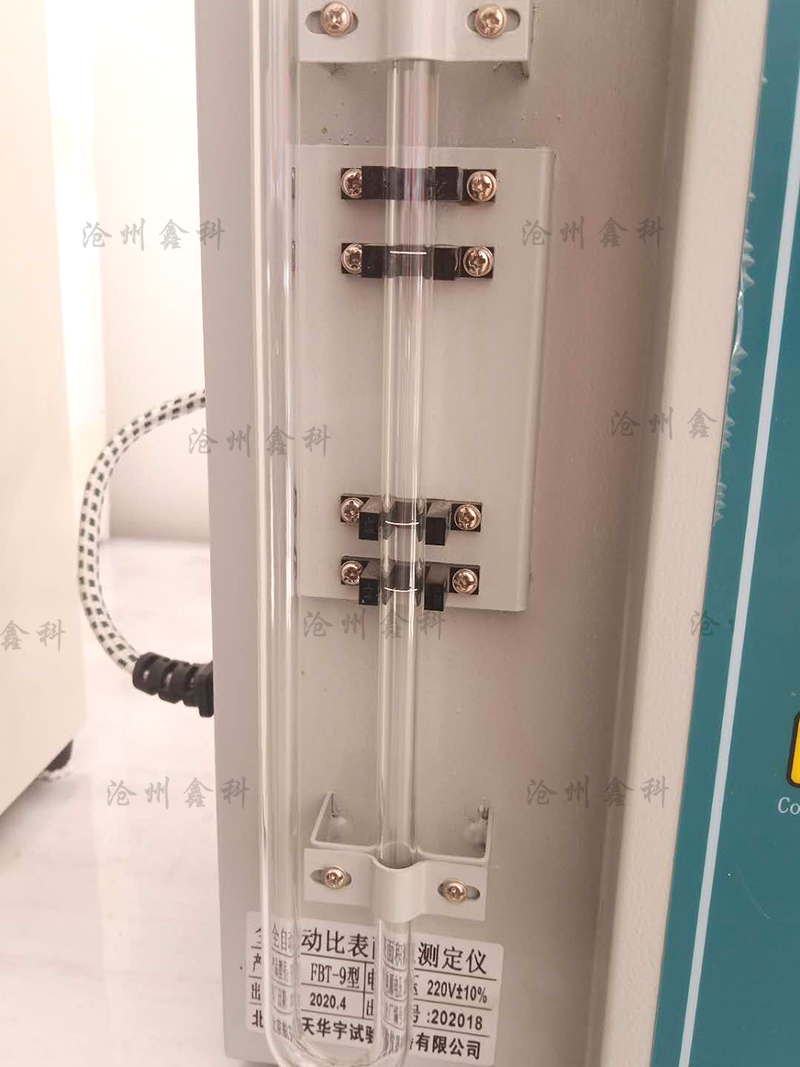

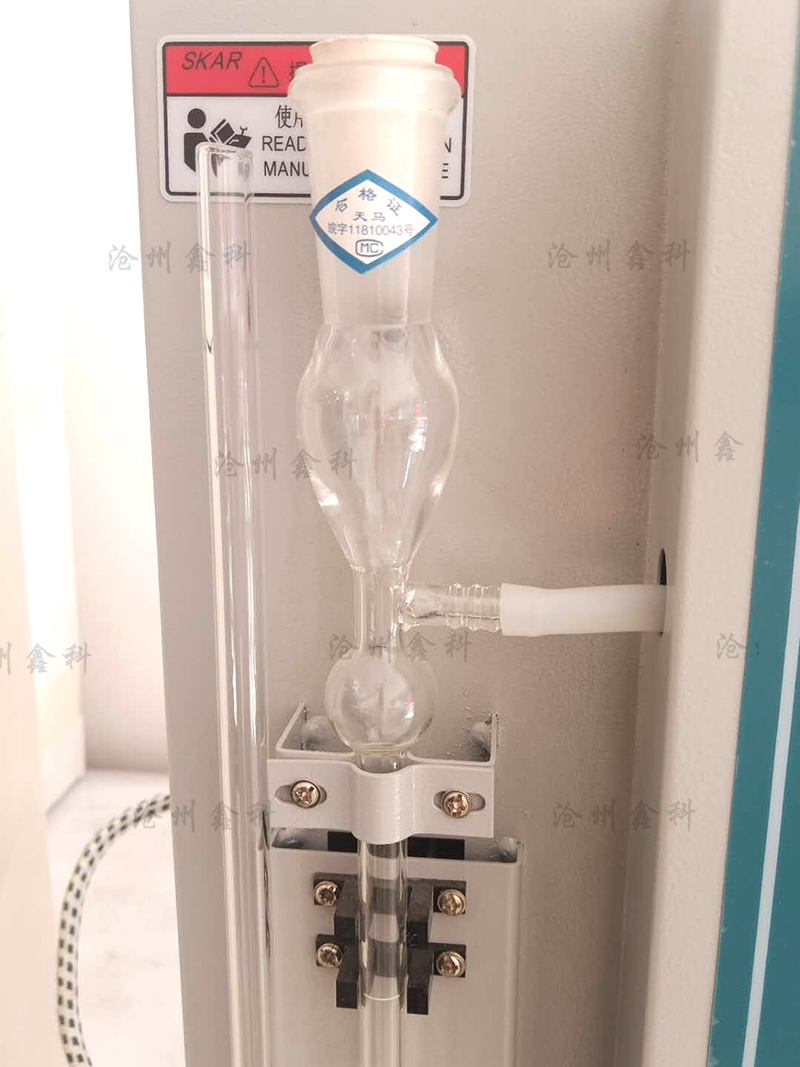

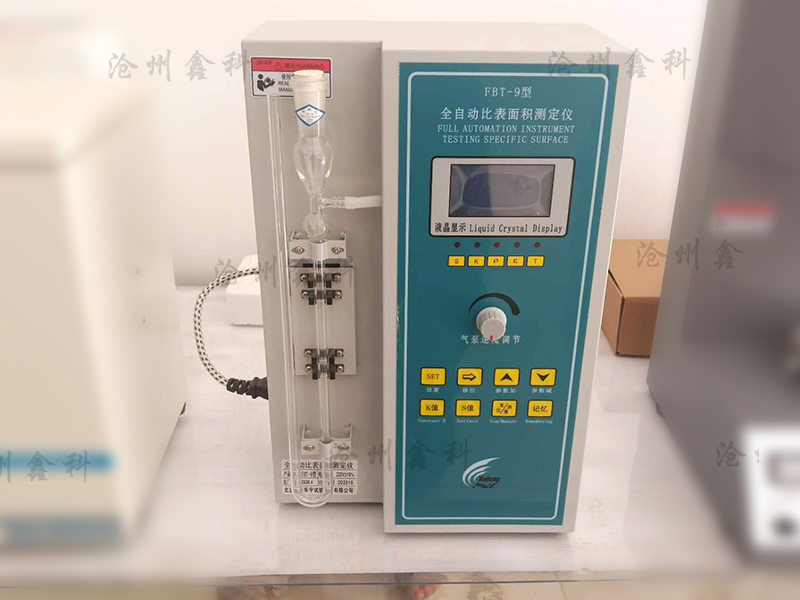

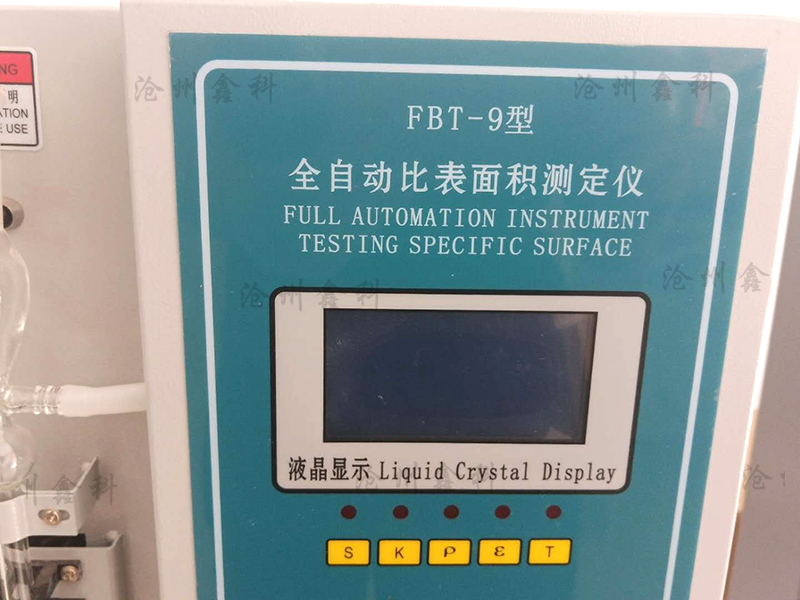

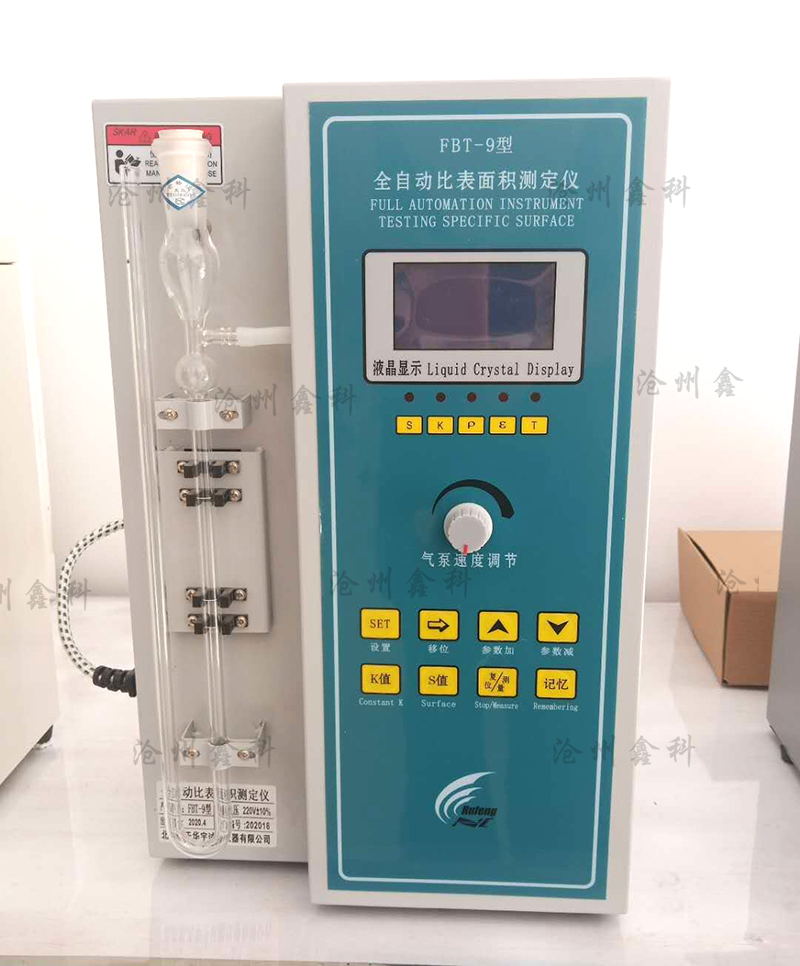

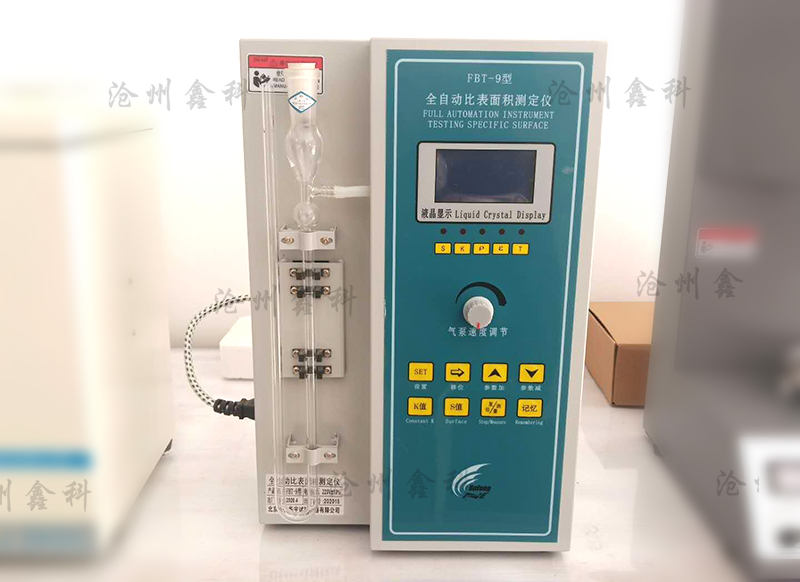

FBT-9型數(shù)顯勃氏透氣比表面積儀采用高可靠單片機(jī)和集成電路，軟、硬件采用多種抗干擾技術(shù)，采用EEPROM存儲(chǔ)現(xiàn)場(chǎng)的工作數(shù)據(jù)，具有停、掉電數(shù)據(jù)不丟失，自動(dòng)計(jì)時(shí)，自動(dòng)測(cè)溫，自動(dòng)檢測(cè)水位，自動(dòng)檢測(cè)儀器工作狀態(tài)，自動(dòng)計(jì)算并顯示結(jié)果，全自動(dòng)測(cè)量，無人為誤差，簡單準(zhǔn)確訊速方便。主要根據(jù)標(biāo)準(zhǔn)GB8074-2008《水泥比表面積測(cè)定方法》的有關(guān)規(guī)定,并參照美國ASTMC204-75透氣法改進(jìn)制成?；驹硎遣捎靡欢康目諝?，透過具有一定空隙率和一定厚度的壓實(shí)粉層時(shí)所受的阻力不同而進(jìn)行測(cè)定的。它主要用于測(cè)定水泥的比表面積，也可用作測(cè)定陶瓷、磨料、金屬、煤炭、食品、火藥等粉狀物料的比表面積。

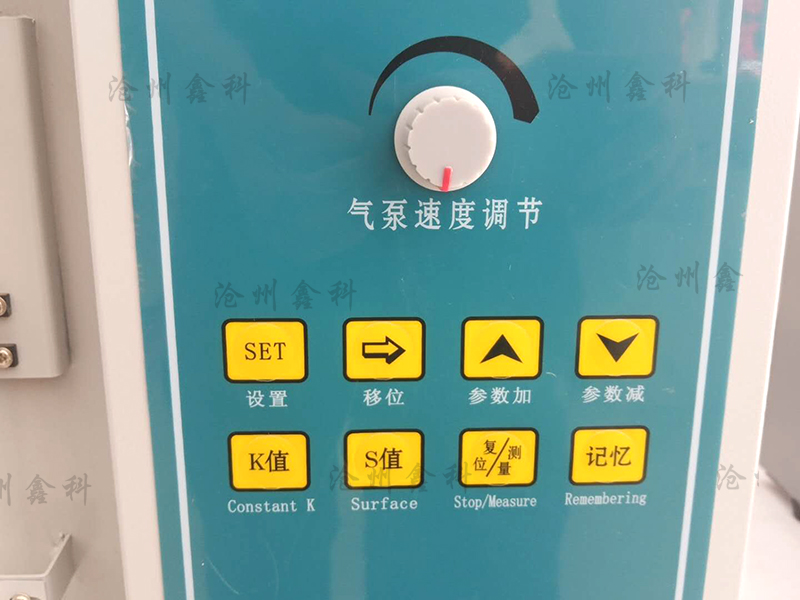

FBT-9型數(shù)顯勃氏透氣比表面積儀【技術(shù)指標(biāo)】:
1．采用高可靠單片機(jī)和集成電路，自動(dòng)適應(yīng)不同溫度，自動(dòng)檢測(cè)儀器工作狀態(tài)，保證測(cè)量結(jié)果準(zhǔn)確可靠。
2．自動(dòng)檢測(cè)水位，自動(dòng)計(jì)時(shí)，自動(dòng)測(cè)溫，自動(dòng)計(jì)算并顯示結(jié)果。
3．除人工裝料外，整個(gè)試驗(yàn)過程自動(dòng)完成，避免人為誤差。
4．按一次測(cè)量鍵，出一測(cè)量結(jié)果，操作十分簡單。
5．應(yīng)用范圍：適用GB8074-2008所規(guī)定的范圍。
6．測(cè)量精度：相對(duì)誤差，﹤1％
7．溫度：8-34℃
8．電壓～220V±10％；
9．透氣圓筒內(nèi)腔直徑 φ12.7mm；
10．透氣圓筒內(nèi)腔試料高度 15mm；
11．穿孔板孔數(shù) 35(hole)；
12．穿孔板孔徑 φ1.0mm ；
13．穿孔板厚度 1mm；
14．包裝尺寸 47×26×63cm；
15．毛重/凈重 5kg

FBT-9型數(shù)顯勃氏透氣比表面積儀【使用方法及操作步驟】使用方法與操作步驟可參照GB8074-87水泥比表面積測(cè)定方法---勃氏法的有關(guān)規(guī)定進(jìn)行，現(xiàn)摘錄如下：
（1）儀器的校正
1、標(biāo)準(zhǔn)物料：使用比表面積接近2800cm2/g和4000 cm2/g的標(biāo)準(zhǔn)物料對(duì)試驗(yàn)儀器進(jìn)行校正。標(biāo)準(zhǔn)樣品在使用前應(yīng)保持與室溫相同。
2、試料層體積的測(cè)定
測(cè)定試料層的體積用下述水銀排代法
A、將二片濾紙沿筒壁放入透氣圓筒內(nèi)，用推桿（附件一）的大端往下按，直到濾紙平正地放在穿孔板上，然后裝滿水銀，用一薄玻璃板輕壓水銀表面，使水銀表面與圓筒上口平齊，從圓筒中倒出水銀稱重，記錄水銀質(zhì)量P1。
B、從圓筒中取出一片濾紙，然后加入適量的粉料，再蓋上一層濾紙用搗器壓實(shí)，直到搗器的支持環(huán)與圓筒頂邊接觸為止，取出搗器，再在圓筒上部空間加入水銀，同上述方法使水銀面與圓筒上口平齊，再倒出水銀稱重，記錄水銀質(zhì)量P2。（稱重jing確到0.5g）
C、試料層占有的體積用下式計(jì)算：（jing確到0.005cm3）
      V=（P1-P2）/ρ水銀
式中：V——試料層體積（cm2）；
      P1——圓筒內(nèi)未裝料時(shí)，充滿圓筒的水銀質(zhì)量（g）；
      P2——圓筒內(nèi)裝料后，充滿圓筒的水銀質(zhì)量（g）；
      ρ水銀——試驗(yàn)溫度下水銀的密度（g/cm3）（見表一）
試料層體積的測(cè)定，至少進(jìn)行二次，每次應(yīng)單獨(dú)壓實(shí)，取二次數(shù)值相差不超過0.005 cm3的平均值，并記錄測(cè)定過程中圓筒附近的溫度。每隔一季度至半年應(yīng)重新校正試料層體積。
注：應(yīng)制備堅(jiān)實(shí)的水泥層，如太松或水泥層達(dá)不到要求的體積時(shí)，應(yīng)調(diào)整水泥的試用量。
（2）漏氣檢查
將透氣圓筒上口用橡皮塞塞緊，把它接到壓力計(jì)上用抽氣泵從壓力計(jì)一臂中抽出部分氣體、然后關(guān)閉閥門，壓力計(jì)中液面如有任何連續(xù)下降表示系統(tǒng)內(nèi)漏氣，需用活塞油脂加以密封。
（3）試樣準(zhǔn)備
1、將經(jīng)110℃±5℃下烘干冷卻至室溫的標(biāo)準(zhǔn)試樣，倒入100ml的密閉瓶內(nèi)用力搖動(dòng)2 min，將結(jié)塊成團(tuán)的試樣振碎，使試樣松散，靜置2 min后，打開瓶蓋，輕輕攪拌，使在松散過程中沉到表面的細(xì)粉，分布到整個(gè)試樣中去。
2、水泥試樣應(yīng)先通過0.9mm的方孔篩，再在110℃±5℃下烘干、冷卻至室溫。
3、確定試樣量：校正試驗(yàn)用標(biāo)準(zhǔn)試樣重量和測(cè)定水泥的重量，應(yīng)達(dá)到制備的試料層中空隙率為0.500±0.005，計(jì)算式為：
      W=ρv（1-ε）
式中：W—需要的試樣量；
      ρ—試樣密度（g/cm3）；
      V—按上述測(cè)定的試料層體積（cm3）；
ε—試料層空隙率（注2）。
表一在不同溫度下水銀密度、空氣粘度η
注2：空隙率是指試料層中孔隙的容積與試料層總的容積之比，一般水泥采用0.5000±0.005，如有的粉料按上式算出的試樣量在圓筒的有效體積中容納不下，或經(jīng)搗實(shí)后，未能充滿圓筒的有效體積，則允許適當(dāng)?shù)馗淖兛障堵省?br/> (4)試料層制備
