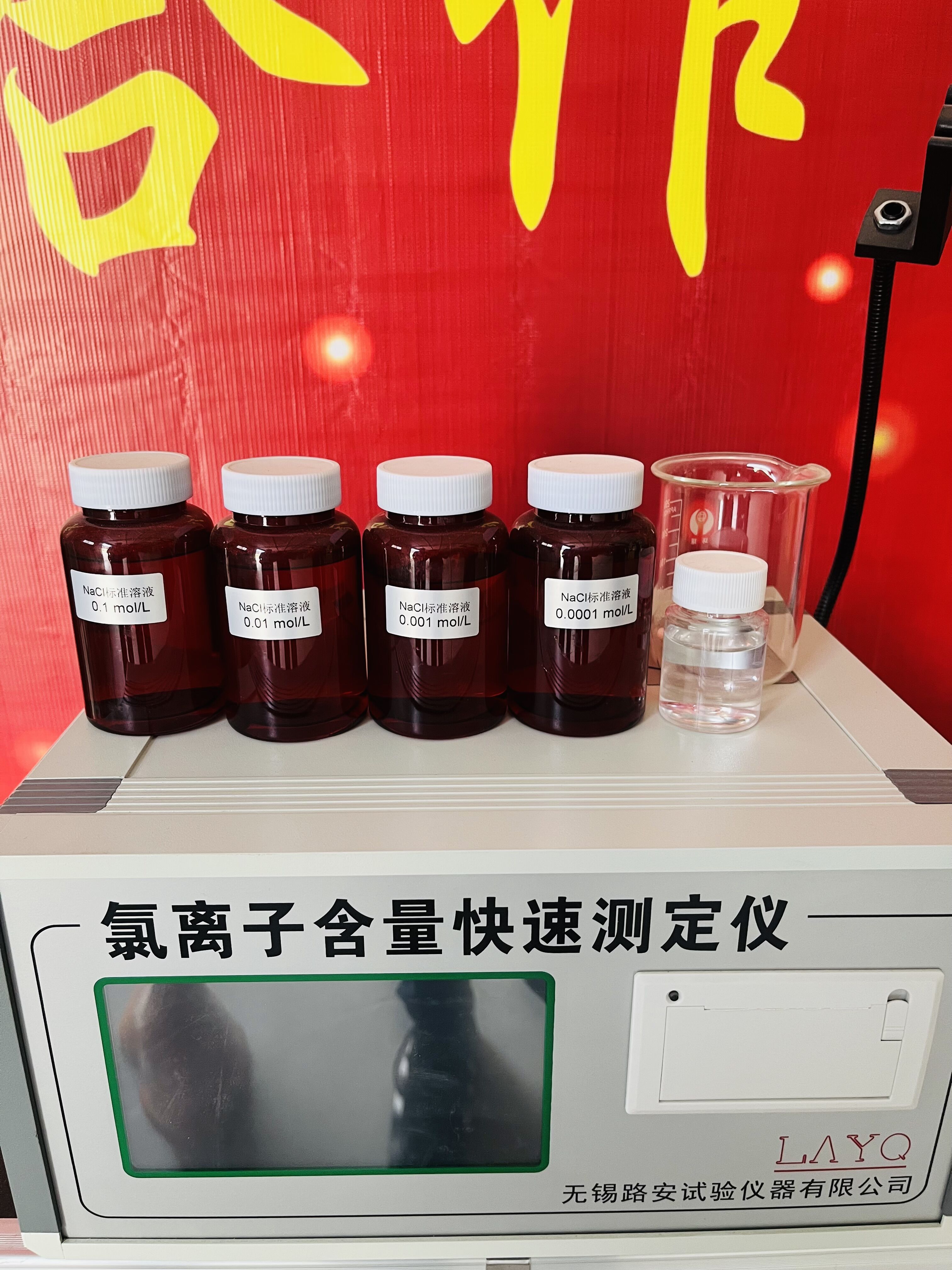

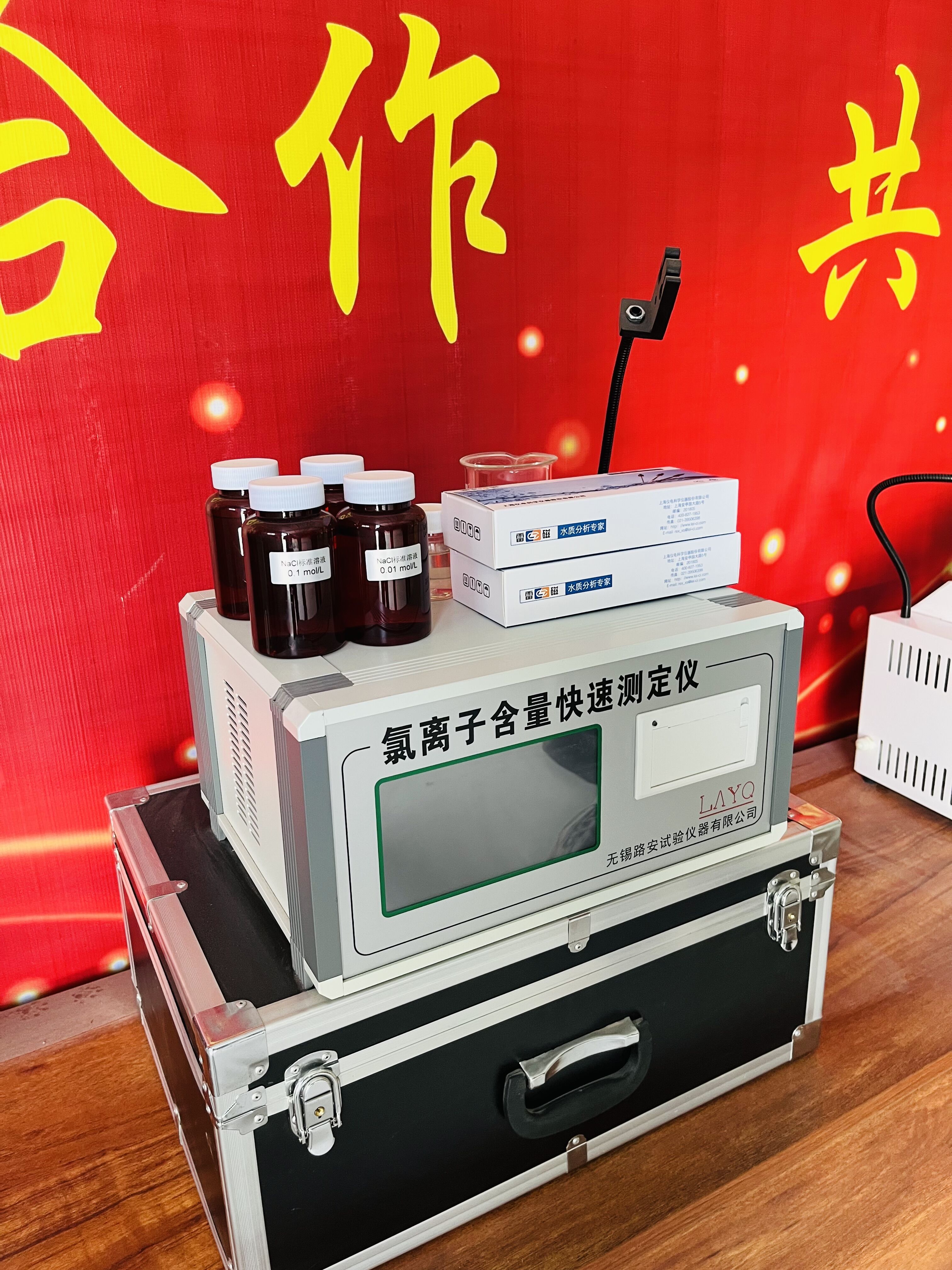

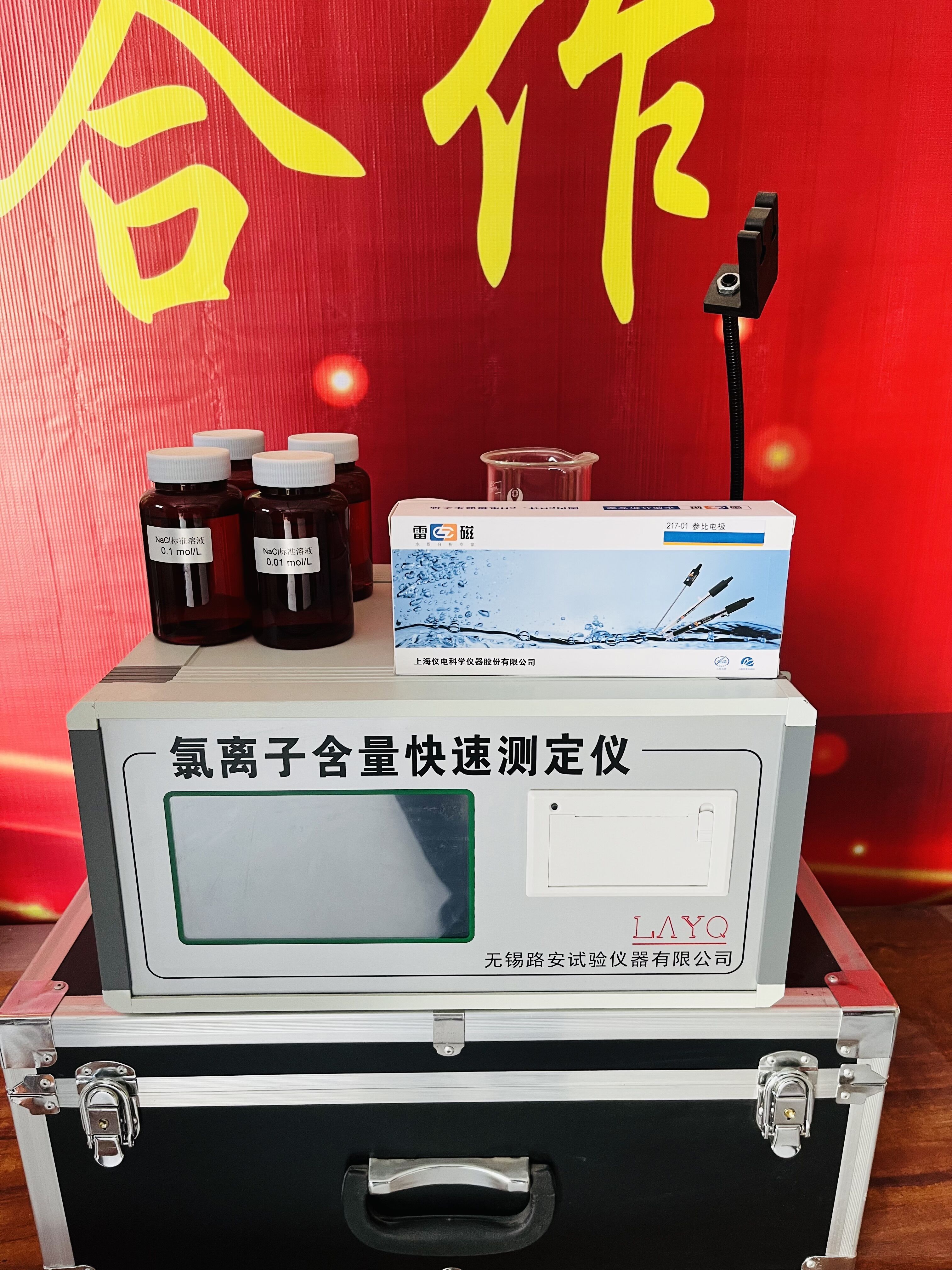

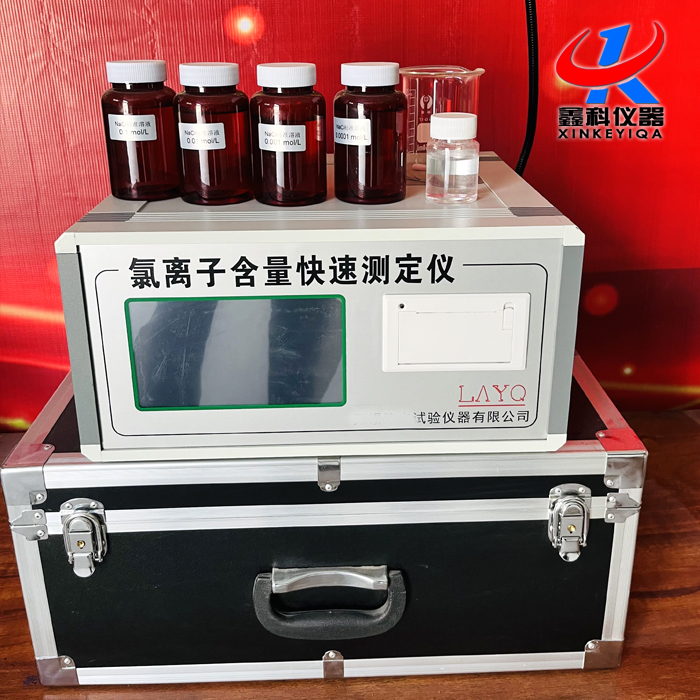

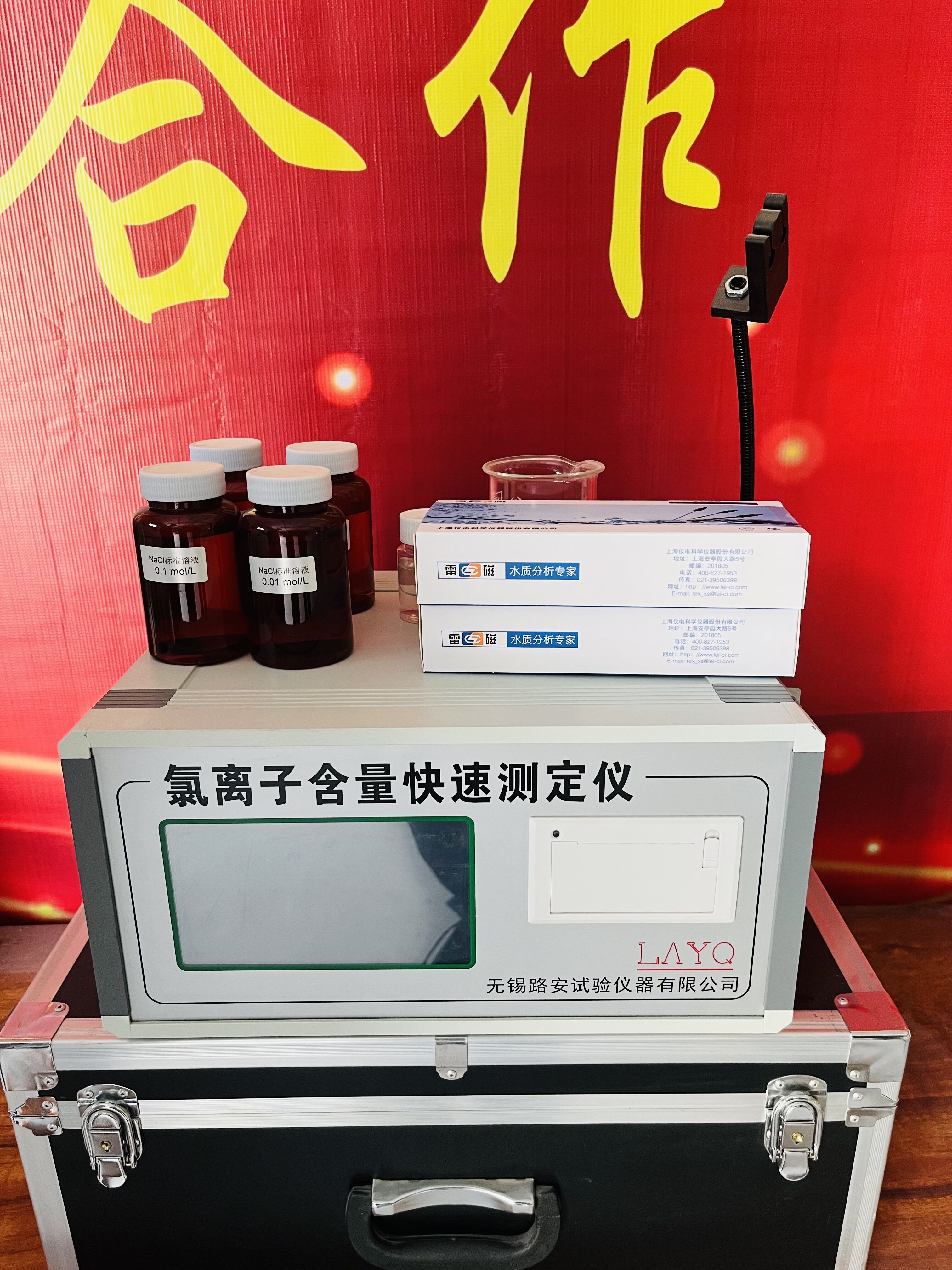

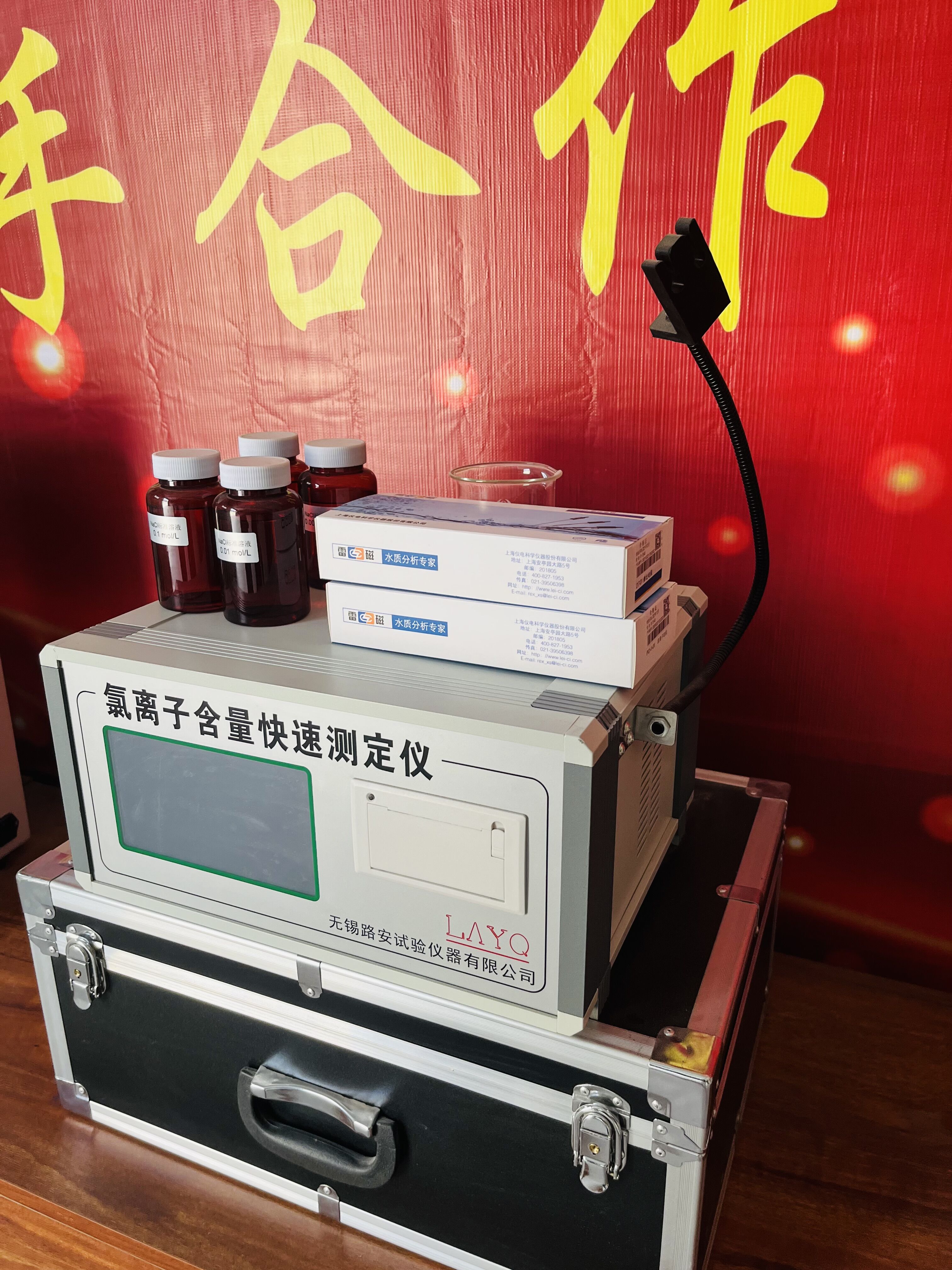

NJCL-B型氯離子含量快速測定儀

一、概述

氯離子是誘發鋼筋銹蝕的重要因素，為了避免鋼筋過早銹蝕，混凝土原材料中氯離子含量的控制相當嚴格。我國部分規范明確要求混凝土在選配砂子、骨料、水泥、外加劑、拌和水等混凝土原材料的時候，必須進行氯離子含量的測試，從根本上避免將過量氯離子帶入混凝土中。

我公司生產的氯離子快速測定儀正是測定新拌混凝士中氯離子濃度的實驗室電化學分析儀器，氯離子選擇電極為指示電極，再輔以適當?shù)膮⒈入姌O，一 起插入待測溶液中，構成供測定用的電化學系統。

二、產品適用范圍及執行標準

執行標準：

《水運工程混凝土試驗規程》JTJ270-98

《混凝土外加劑勻質性試驗方法》GB/T 8077-2012

《混凝土結構耐久性設計規范》GB/T50476-2008

測試指標：氯離子濃度、質量百分比

適用范圍：試驗室檢測氯離子含量，控制及防止鋼筋發生過早腐蝕，快速檢測混凝土、砂石子、水泥等無機材料的水溶性氯離子含量，結合混凝土中氯離子擴散系數，可對混凝土結構壽命、鋼筋銹蝕壽命進行預測。

三、功能特點

氯離子含量快速測定儀，采用離子選擇電極法( Ion Selective Electrode ) ISE 法，離子選擇電極(ISE)是一種電化學傳感器，其結構中有一個對特定離子具有選擇性響應的敏感膜，將離子活度轉換成電位信號，在一定范圍內，其電位與溶液中特定離子活度的對數呈線性關系，通過與已知離子濃度的溶液比較可求得未知溶液的離子活度。即可快速測定混凝土、砂石子、外加劑等水溶性物質的氯離子含量。

直接輸出摩爾濃度和質量百分?jǐn)?shù)。內置溫度補償程序。

四、NJCL-B型氯離子含量快速測定儀使用注意事項

1)        參比電極長期不使用，應倒出參比電極外鹽橋的填充液（0.1mol/L的KNO3溶液），然后使用蒸餾水或去離子水清理干凈，并吸干電極表面水分。然后放置于室溫干燥保存。

2)        電極使用完畢，使用去離子水清理干凈，并吸干電極表面水分。然后放置于室溫干燥保存。

3)        電極在不同溶液轉移時，應先用去離子水充分清洗，然后用濾紙輕輕吸干電極上的殘留水跡，再將電極浸入下一樣品進行測量，這樣可以避免試樣間交錯感染。

4)        電極的插頭部分應始終保持清潔干燥，避免銹蝕、污染。

5)        電極在使用中應避免碰擦和強烈震動。

6)        不建議用紗布或卷筒紙直接擦拭電極頭部，這樣有可能造成敏感膜片損壞。

7)        電極中下部的溶液不能有氣泡，以防止斷路，如有氣泡，輕甩電極把氣泡甩到電極.上部。

8)        電極外表如附有晶體時，應用蒸餾水洗去，以免帶進被測溶液影響測量精度。

9)        儀器及配件應保持清潔干燥，避免其損壞。

10)    儀器在使用過程中，如有異響、異味等不正?，F(xiàn)象，應及時切斷供電。并在專業人員指導下，再開機排除不正常現象。

11)    儀器不連接電極時，應使用電極短接頭插在電極接口。

注意：離子選擇電極和參比電極屬于消耗品，且造價昂貴。使用過程和使用完畢不注意清理保養，將大大降低電極的使用壽命。對于因使用不當或保養不到位引起的電極老化、損壞，本公司不提供無償更換電極服務！      敬請諒解！

五、被測溶液配制

用戶在檢測氯離子含量時，請按照下列要求配置樣品，并且與本行業現行的標準進行比較，如果有不同之處，按本行業現行標準進行配制。

1)        海砂中氯離子含量的測定(按標準JTJ270 -98)

①    按規定測定海砂含水率；

②    稱取200g海砂樣品置于100mL磨口瓶中；

③    加入250mL蒸餾水或去離子水；

④    加蓋后搖晃1min，靜置半小時，并按此順序再重復一次；

⑤    將上部清液置于燒杯，根據燒杯大小，至少沒過電極下端2cm處為宜；

⑥    用儀器測量時請選擇【海砂】方法測量。

2)        混凝土拌合物中氯離子含量的測定(按標準JTJ270-98)

①    從混凝土拌合物中取出600g左右砂漿；

②    放入燒杯中，根據燒杯大小，至少沒過電極下端2cm處為宜；

③    用儀器測量時請選擇【砼拌合物】方法測量。

3)        硬化混凝土中砂漿的水溶性氯離子含量的測定(按標準JTJ270- 98)

①    取混凝土中的砂漿約30g，研磨至全部通過0.63mm篩；

②    置于105土5C烘箱中2h，取出后放入干燥箱冷卻至室溫，

③    稱取20g (精確至0.01g)，置于三角燒瓶中；

④    加入200mL蒸餾水或去離子水，塞緊瓶塞，劇烈震蕩1~ 2min,浸泡24h；

⑤    將上部清液置于燒杯，根據燒杯大小，至少沒過電極下端2cm處為宜；

⑥    用儀器測量時請選擇【水溶性】方法測量。

4)        外加劑中氯離子含量的測定(按標準GB/T8077-2012)

①    稱取外加劑試樣0. 5000g~ 5. 0000g，放入燒杯中；

②    加200mL水和4mL硝酸(1+1)，使溶液呈酸性，攪拌至完全溶解，如不能完全溶解，可用快速定性濾紙過濾，并用蒸餾水或去離子水洗滌殘渣至無氯離子為止；

③    用稀NaOH溶液調節pH至6~ 7；

④    加水稀釋至500mL；

⑤    將一部分溶液運 置于燒杯，根據燒杯大小，至少沒過電極下端2cm處為宜；

⑥    用儀器測量時請選擇【水溶性】方法測量。

5)        砂子中氯離子含量測定(按標準GB14684-2011)

①    稱取試樣500g，將試樣倒入磨口瓶中；

②    量取500mL蒸餾水注入磨口瓶中，塞上塞子，搖動5分鐘，放置2小時，以此循環3次，使氯鹽充分溶解；

③    取適量上部清液置于燒杯，根據燒杯大小，至少沒過電極下端2cm處為宜；

④    用儀器測量時請選擇【水溶性】方法測量。

提示：在配制被測溶液時，溶質質量，溶液體積可適當增減，調節后按實際情況輸入儀器內。

六、電極使用說明

電極包裝盒內附帶有使用說明，詳細信息可參考電極包裝盒內的說明書。

注意：參比電極需要加入的是隨儀器配帶的0.1mol/L的硝酸鉀（KNO3）溶液。

電極的活化

①      燒杯放入去離子水，置于儀器的攪拌區，打開攪拌功能，攪拌10分鐘以上。（過程中需換水2~3次）

②      電極使用前需要在氯離子濃度為0.001mol/L的溶液浸泡兩個小時以上。

建議：每次測量前都進行電極的活化，第一次使用或長時間不使用，需活化2小時，如正常使用，活化時間可以相對減少。
