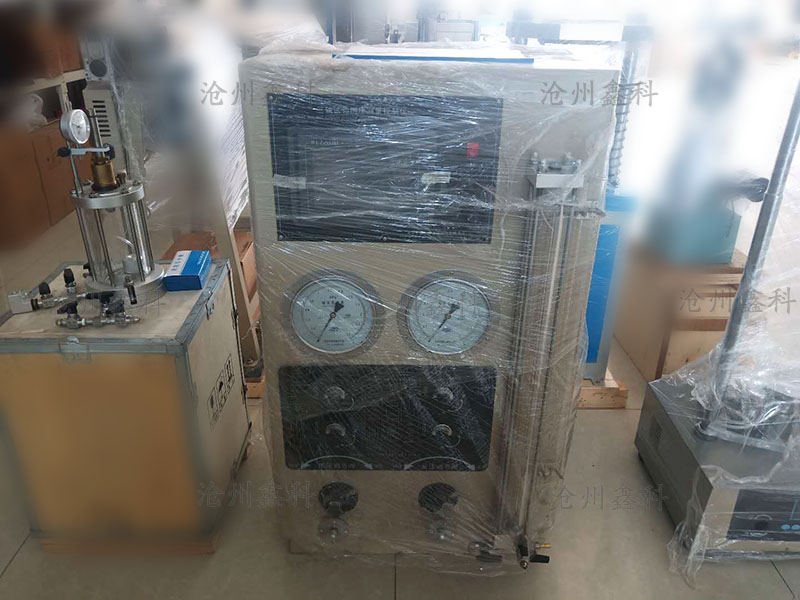

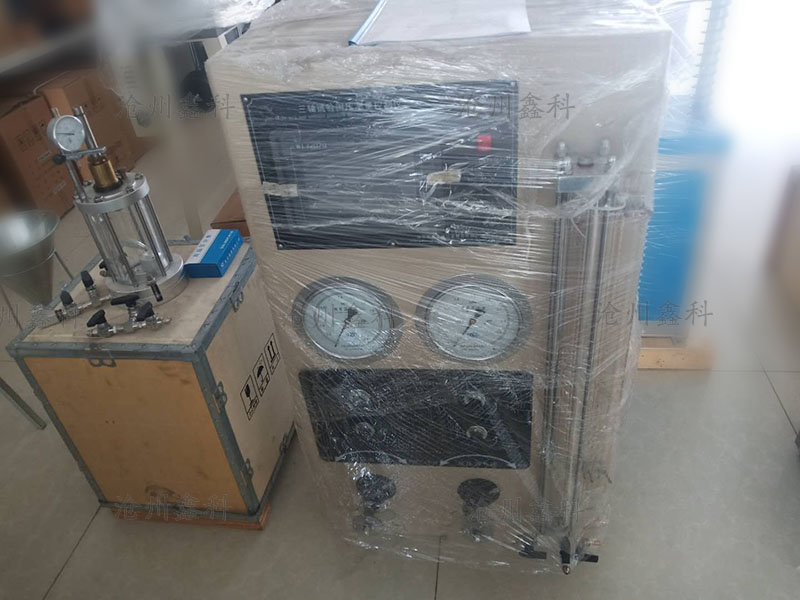

應變控制式三軸儀TSZ-1A
概述
應變控制式三軸儀根據GB/T50123-199 《土工試驗方法標準》設計制造,各項性能參數完全符合相關規范要求。本儀器用于測定土樣在等應變加荷方式下土體的抗剪強度、變形和孔隙水壓力等功能。該系統可以進行不固結不排水試驗(UU)、固結不排水試驗(CU)、固結排水試驗(CD)等。

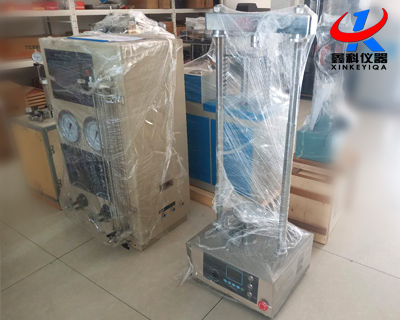

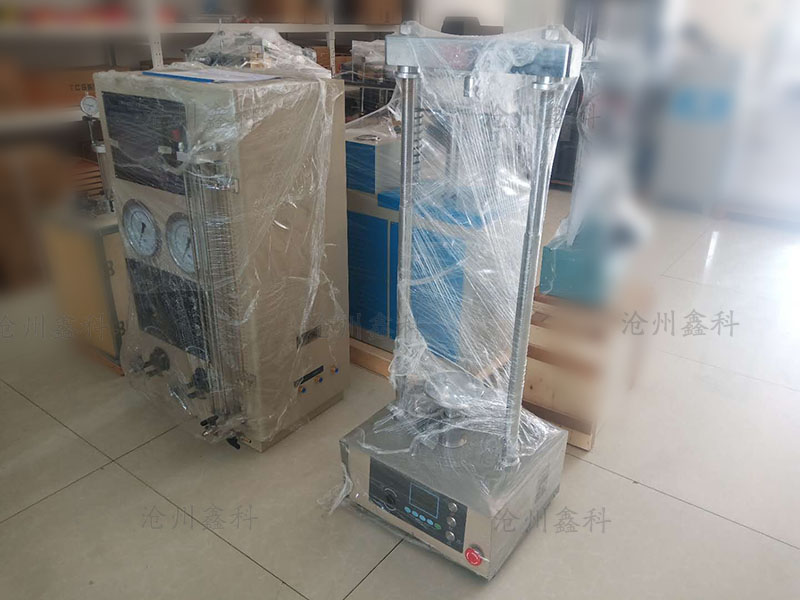

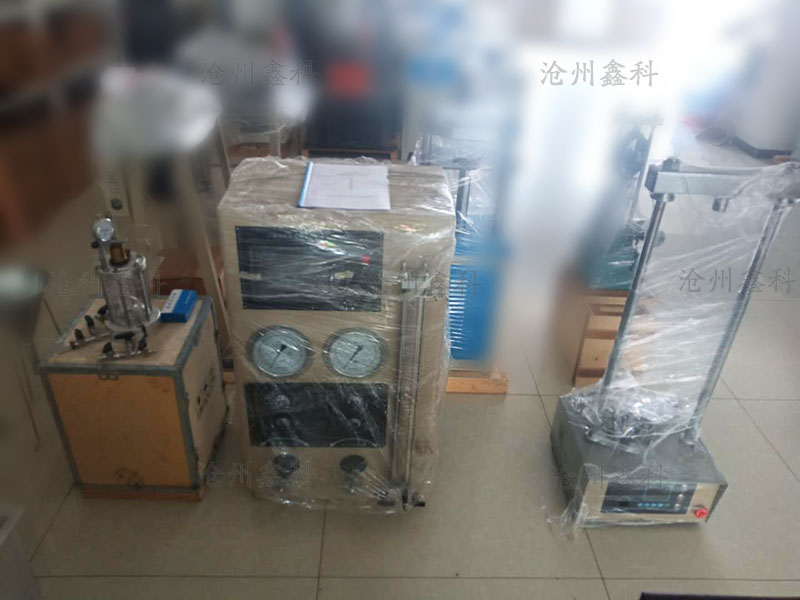

本儀器主要有三部分組成:測控系統、加載系統、附件(含量力環、壓力室、飽和器、承膜桶、對開模、切土器、擊實器等)
主要技術參數及規格
試件尺寸: ?39.1mm*80mm
軸向載荷: 0-10KN 軸向位移:0-30mm
圍壓: 0 – 1.0MPa
反壓: 0 –0.6MPa
孔隙壓力: 0MPa-1MPa
體積變化:0 - 25ml z小分度:0.1ml
工作臺行程:0-50mm
剪切速率:0.0001mm/min-2.4mm/min. 0.0001mm/min-4.8mm/min
電源:220V±10%,50HZ
功率:小于800W
性能及特點
儀器測控系統核心控制系統采用高速32位ARM微控制器,超高速的采樣以及運算能力保證試驗過程中各項數據的精準采集及顯示。
測控系統選用大屏幕彩色觸摸液晶屏,友好直觀的人機交互界面,簡單易操作的觸控設置,精益求精的軟件設計,提供給用戶一個超乎想象的使用體驗。

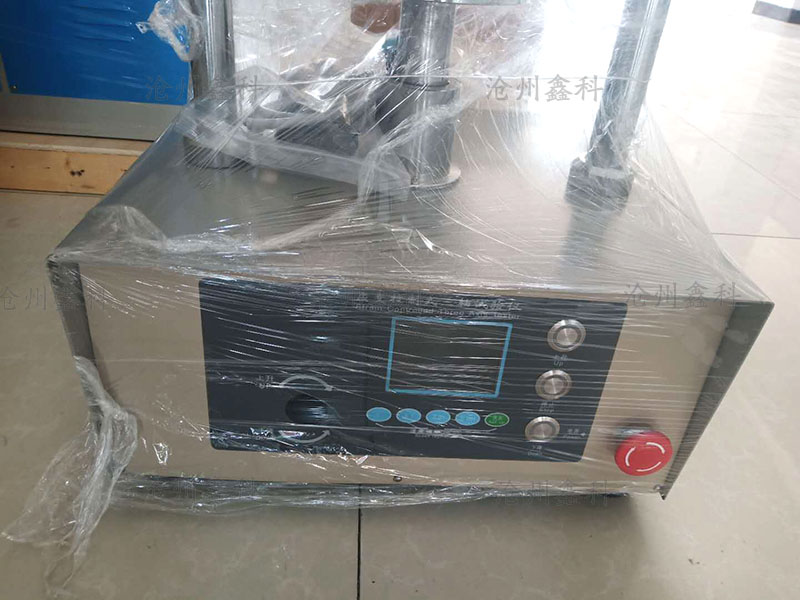

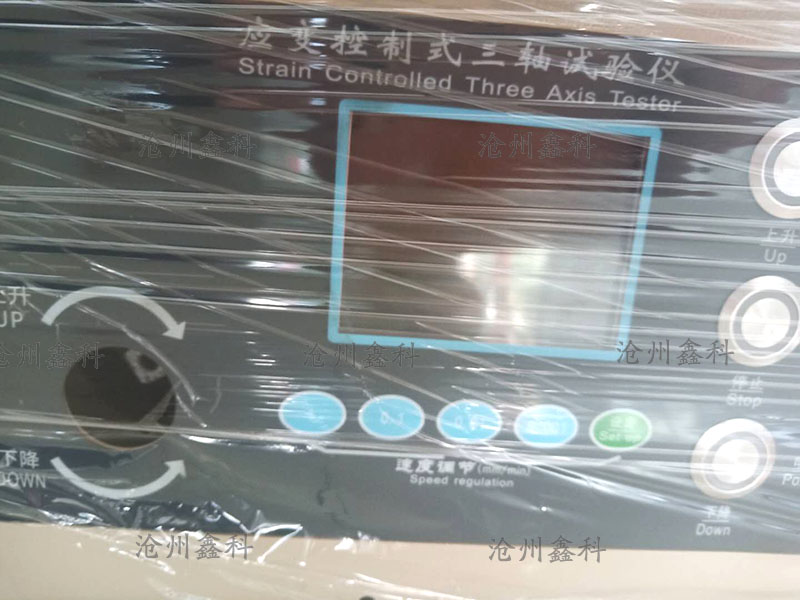

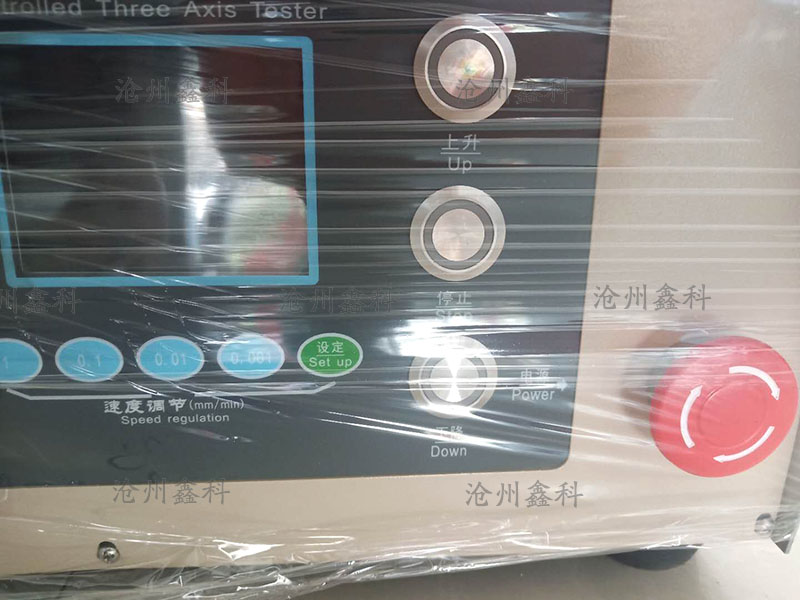

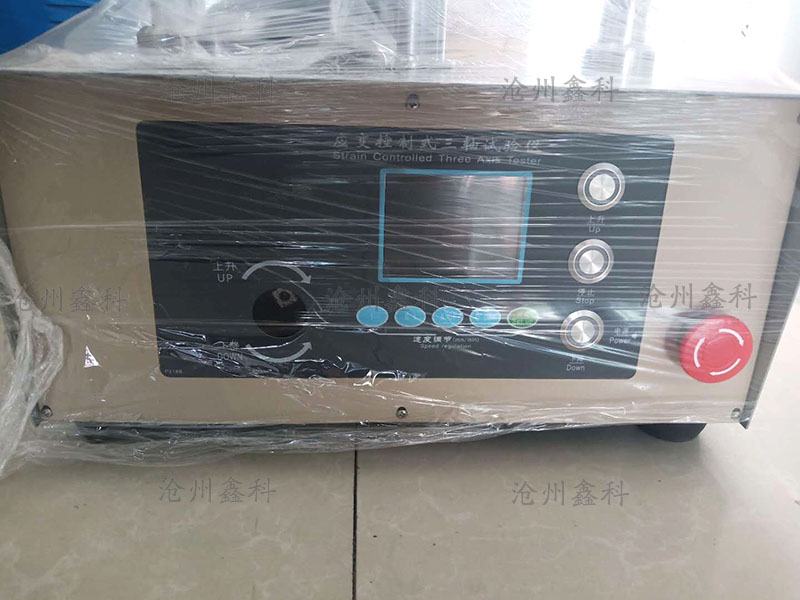

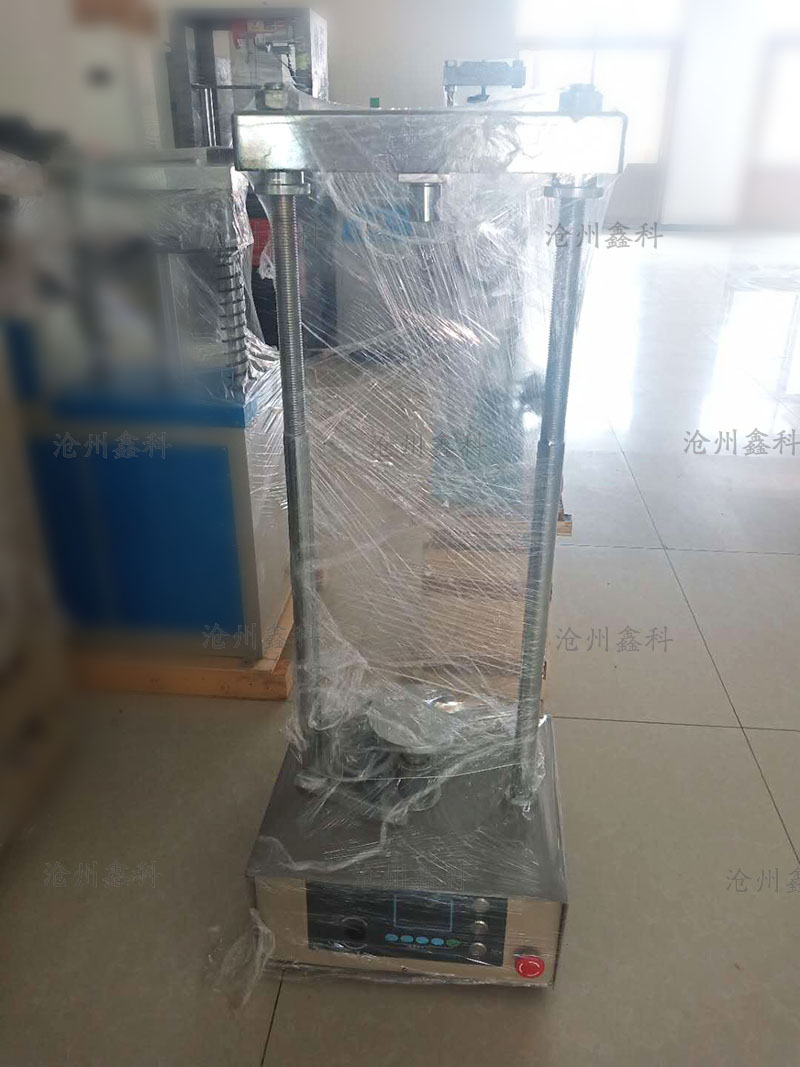

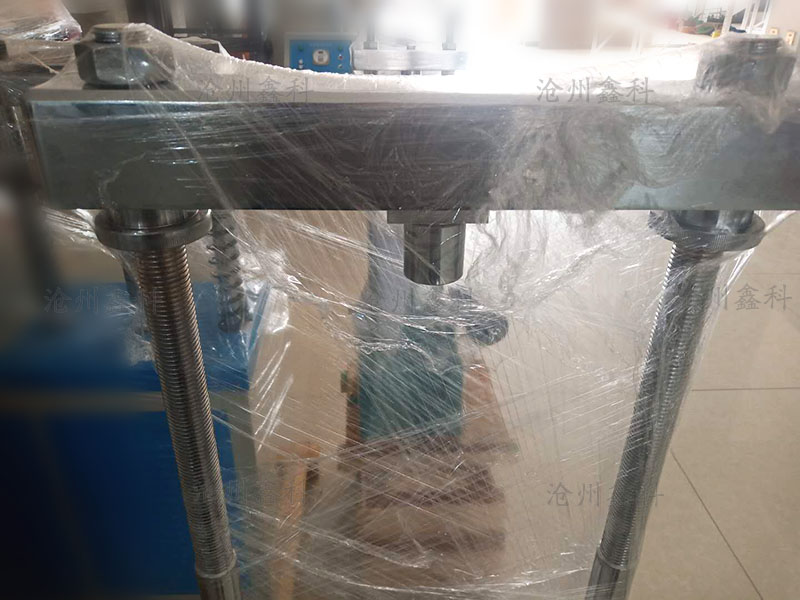

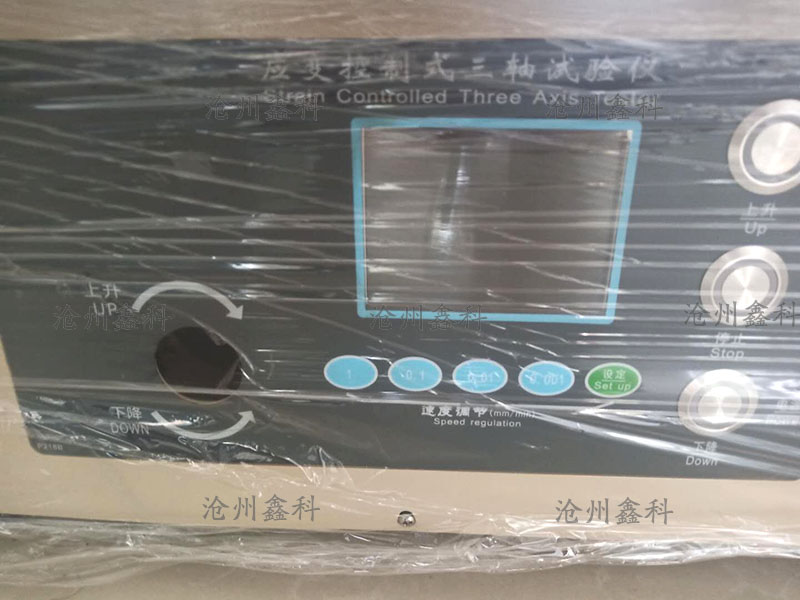

加載系統由伺服電機驅動,剪切速率無級變速。顯示選用3.5英寸彩色屏,界面友好直觀,全金屬機械式按鍵控制電機,常用速度快速選擇并設置,用戶自定義速度快速調整。
整個系統無需外界空氣壓縮機等任何壓力源,自身實現液壓控制,性能穩定,滿足各種三軸試驗的需求。

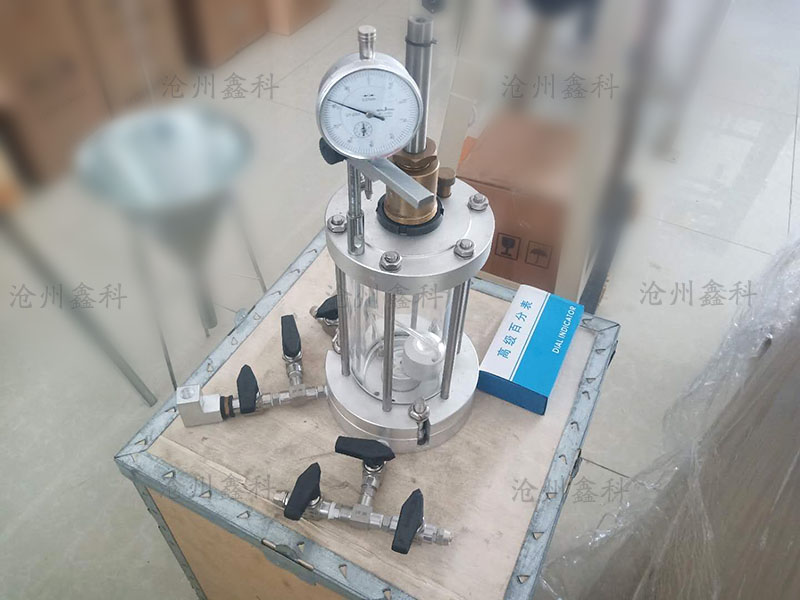

儀器管路簡單易操作,閥門管件的開關狀態輕松易辨。壓力室耐壓強度高,加壓桿摩擦系數小,z大限度的排除對試驗的影響。
試驗機主要工作原理

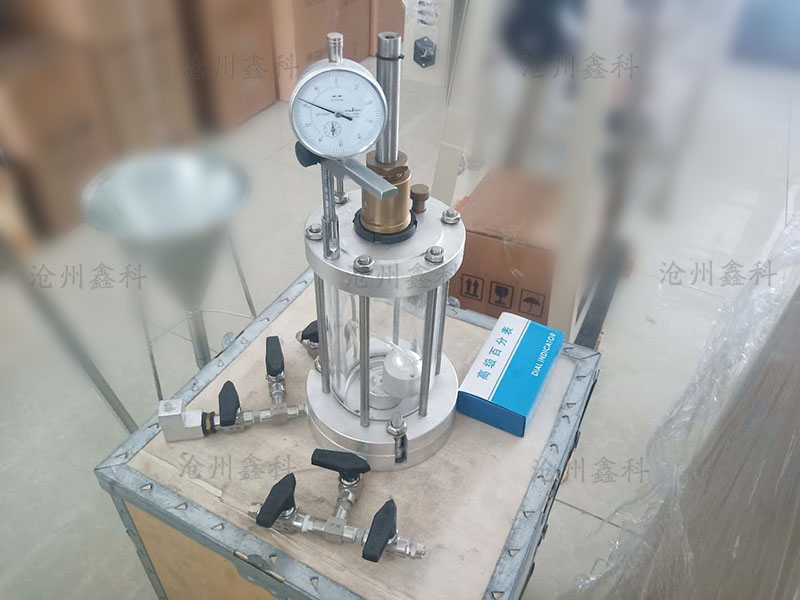

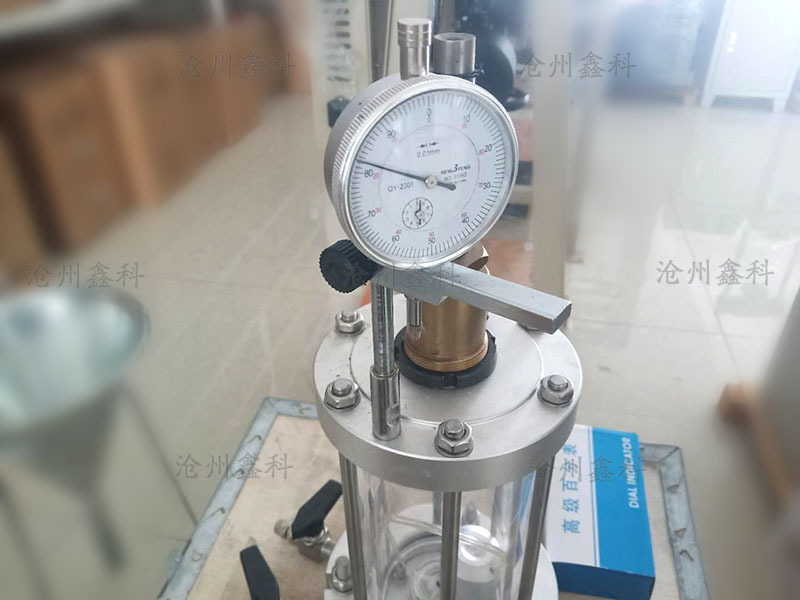

三軸試驗時,將制備好的試樣用橡膠膜包裹好,放入壓力室,然后根據試驗要求通過圍壓系統和反壓系統進行加壓控制,加載系統的工作臺以要求的剪切速率上升剪切,直至土樣破壞。試驗過程中,通過量力環和0-30mm的百分表獲得相關試驗數據,用于后期數據處理。

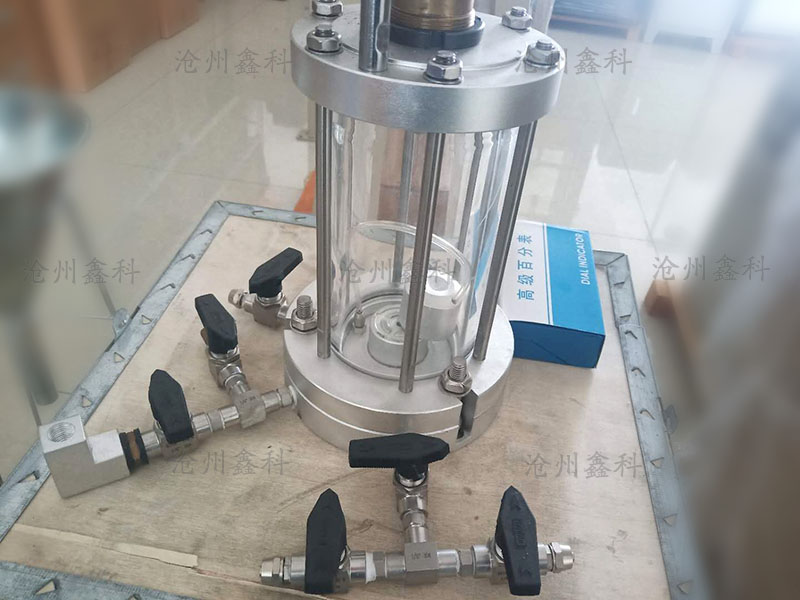

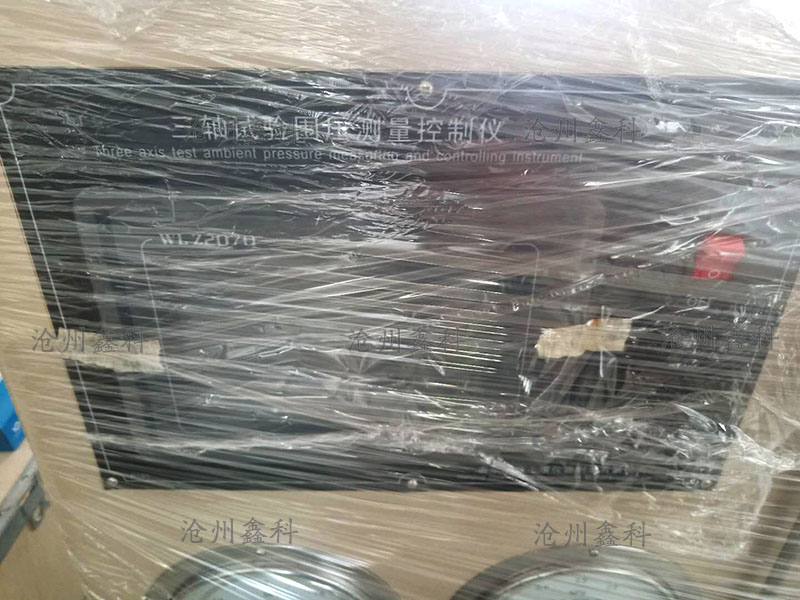

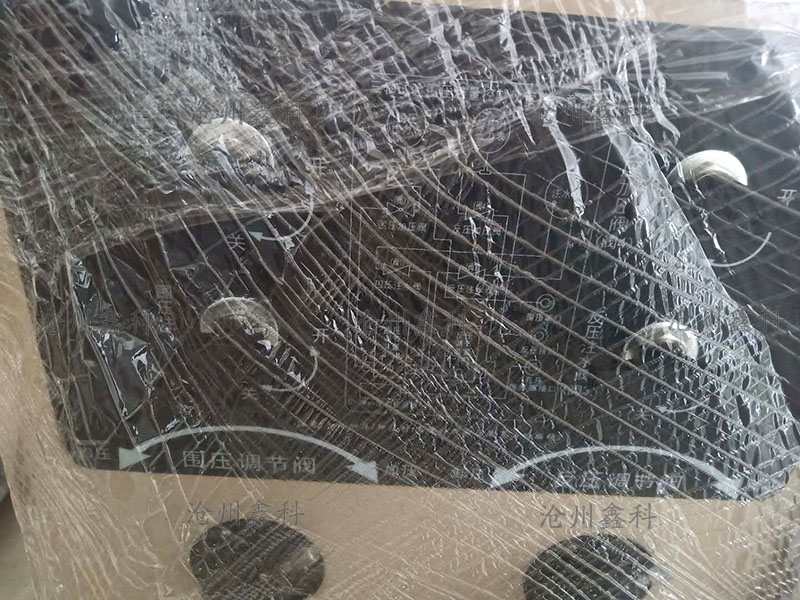

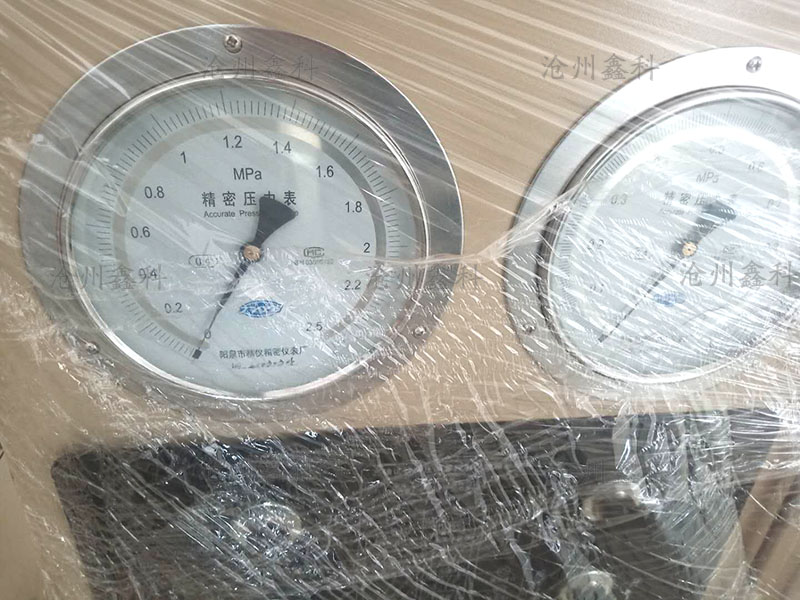

圍壓、反壓的控制方式是以水為介質,通過調壓筒的活塞前進或后退對水壓縮獲得所需的壓力。壓力傳感器選用高精度、高響應速度的型號。
試驗中,土樣的體積變化由雙層體變管(加反壓時)或滴定管測量。
【TSZ-3A 型應變控制式三軸儀適用范圍】用于土樣在軸向靜負載條件下的強度和變形特性。儀器進行可以不固結不排水剪(UU)、固結不排水剪(CU)和固結排水剪(CD )的三軸試驗。該儀器圍壓較高,結構小巧,操作簡單,無須配空氣壓縮機和氮氣瓶,能滿足高層建筑及大壩等大型土建工程土工試驗的要求。
【TSZ-3A 型應變控制式三軸儀技術參數】
1.試件尺寸:Φ39.1mm*80mm Φ61.8mm*125mm
2.載荷:z大載荷30KN
3.工作臺行程:0-90mm
4.應變速率:0.0024 - 4.5mm/min 機械變速16檔
5.圍壓:0-2MPa 數控液晶顯示
6.反壓:0-0.8MPa 數控液晶顯示
7.孔壓:0-2MPa
8.體積變化:0-50ml ,z小分度:0.1ml
9.電源:220V±10% 50HZ
10.儀器尺寸:主機:500*430*1200mm(L*W*H) 控制器:500*500*925mm(L*W*H)
11.儀器重量:175kg
一、概述
TSZ型系列應變控制式三軸儀是我公司的主要產品之一,是當前土工試驗的主要常規試驗儀器,多年來,我們對產品不斷改進,產品性能不斷提高,產品不斷更新?lián)Q代,該設備按照GB/T24107.1-2009標準設計制造,滿足SL 237-1999《土工試驗規程》、JTG E40-2007《公路土工試驗規程》、TB10102-2010《鐵路工程土工試驗規程》。
二、主要用途
TSZ系列全自動三軸儀使用當代最新技術,及機械、電子技術、自動控制技術、傳感器自動檢測技術及計算機技術于一體,一機多用?;九渲每蛇M行常規應力應變式無側限試驗(UU)、(CU)、(CD)等壓縮剪切試驗,若配備不同的試驗容器和控制模塊還可進行KO固結、靜止測壓力系數、多種應力路徑三軸試驗、拉伸試驗、彈性模量試驗、承載比試驗等。若配備固結模塊,還可以做分級加荷,連續加荷等固結試驗。配備振動模塊,該系統還可以做全自動控制振動三軸試驗。試驗過程全電腦控制。
三、主要技術參數
1、試件尺寸:Φ39.1x80mm
2、垂直載荷:10KN
3、應變速率:0.002-2.4mm/min.無級調速、自控數顯
4、工作臺行程:0-50mm
5、圍壓:0-2Mpa 液晶顯示、自控數顯
6、反壓:0-2Mpa 液晶顯示、自控數顯
7、孔壓:0-2Mpa
8、體積變化:0-50ml,最小分度:0.1ml
9、電源電壓:220V±10%
四、儀器配置
序號 | 名 稱 | 規格型號 | 數 量 | 備注 |
1 | 三軸儀主機(最大荷載10KN) | TSZ-1 | 1臺 | |
2 | 三軸控制柜 | TSZ-1 | 1臺 | |
3 | 測力環 | 1KN | 1個 | 需要增加傳感器請另行購買 |
3KN | 1只 | |||
4 | 三軸壓力室 | Φ39.1x80mm | 1只 | |
5 | 三軸飽和器 | Φ39.1x80mm | 3 | |
6 | 三軸承膜筒 | Φ39.1x80mm | 1 | |
7 | 三軸對開膜 | Φ39.1x80mm | 1 | |
8 | 三軸制樣擊實器 | Φ39.1x80mm | 1 | |
9 | 三軸乳膠膜 | Φ39.1x80mm | 5 | |
10 | 透水石 | Φ39.1x5mm | 4 | |
11 | 壓墊 | Φ39.1x5mm | 2 | |
12 | 排水和不排水加壓帽 | Φ39.1mm | 各1個 | |
13 | 切土盤 | 1 | 可切Φ39.1、Φ61.8mm二種規格土樣 | |
14 | 百分表 | 0-30mm | 1 | |
15 | 鼓形密封墊圈 | 10個 | ||
16 | 說明書、合格證 | 各1份 |
