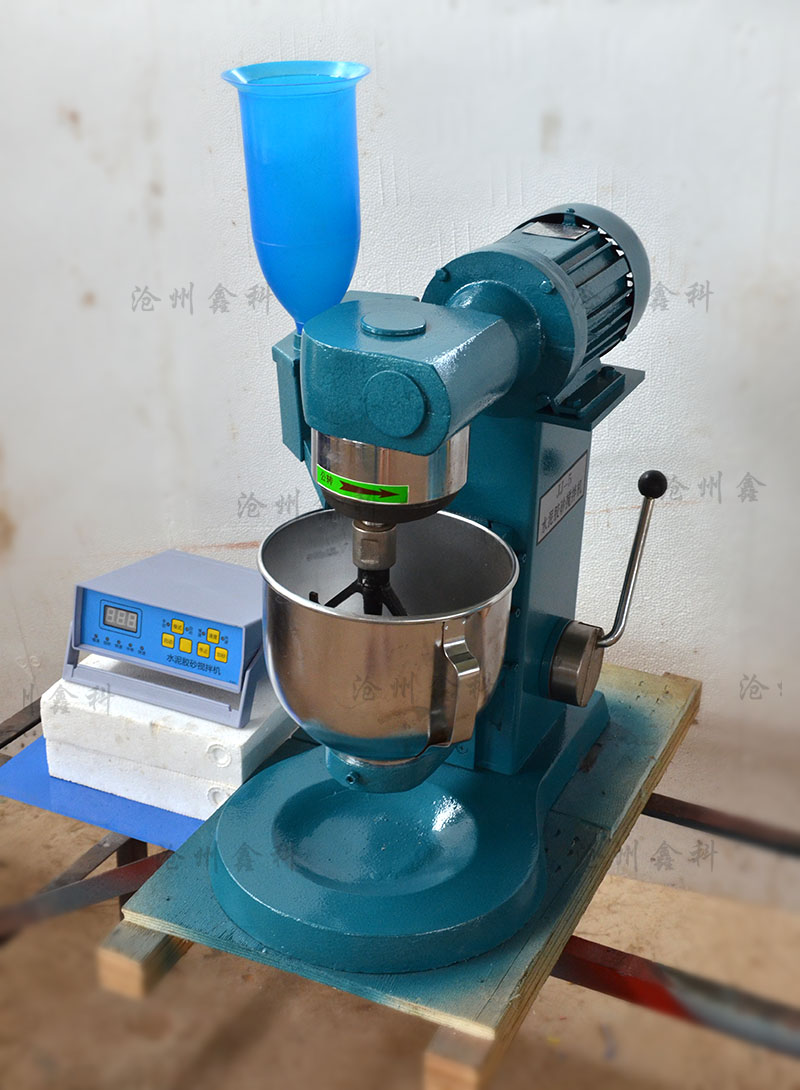

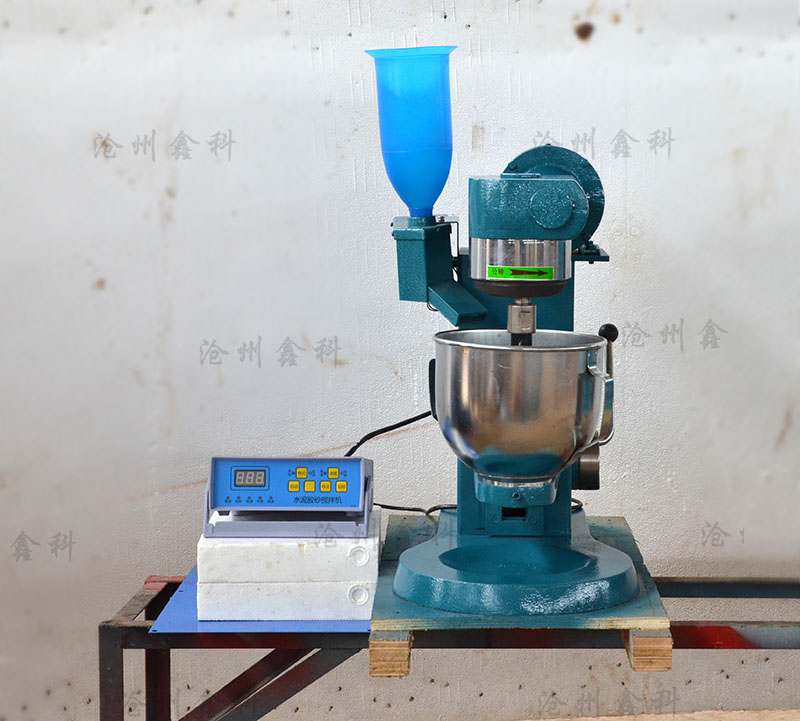

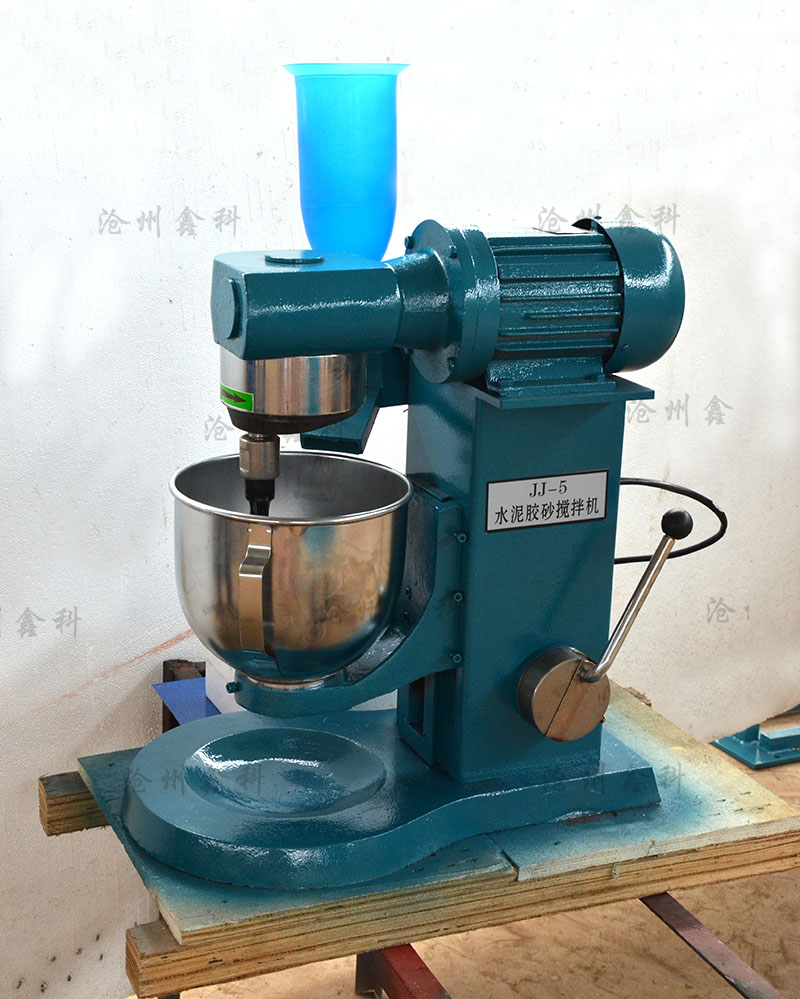

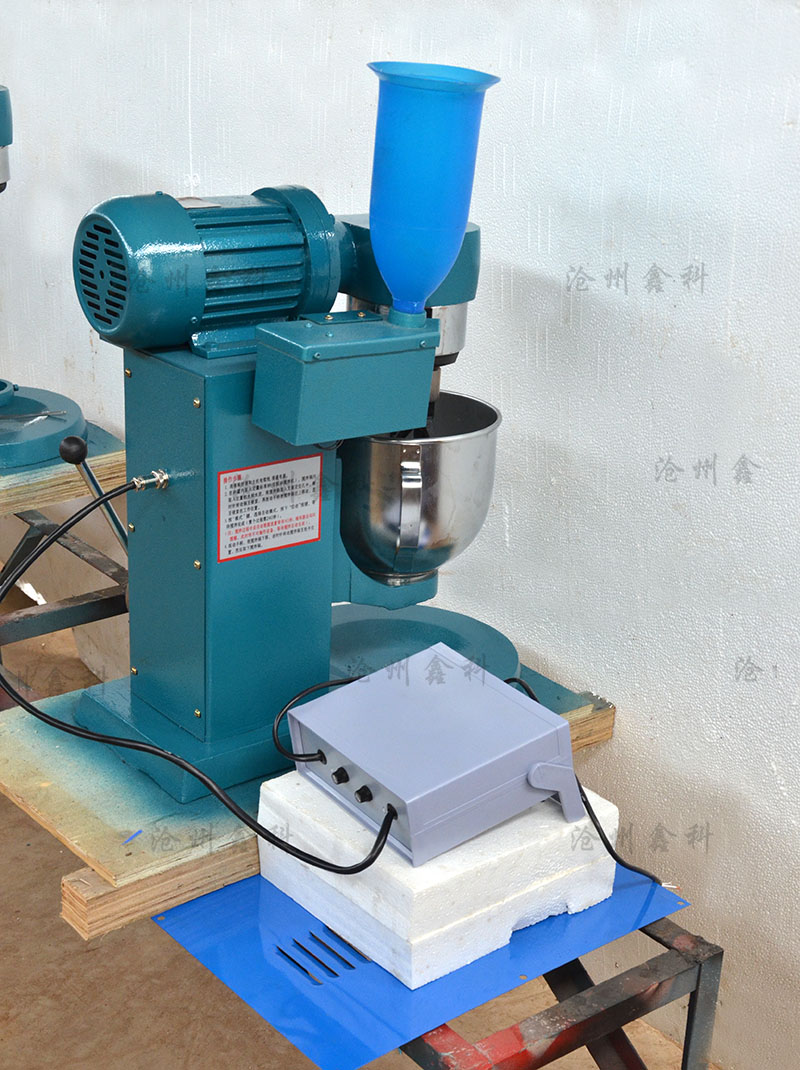

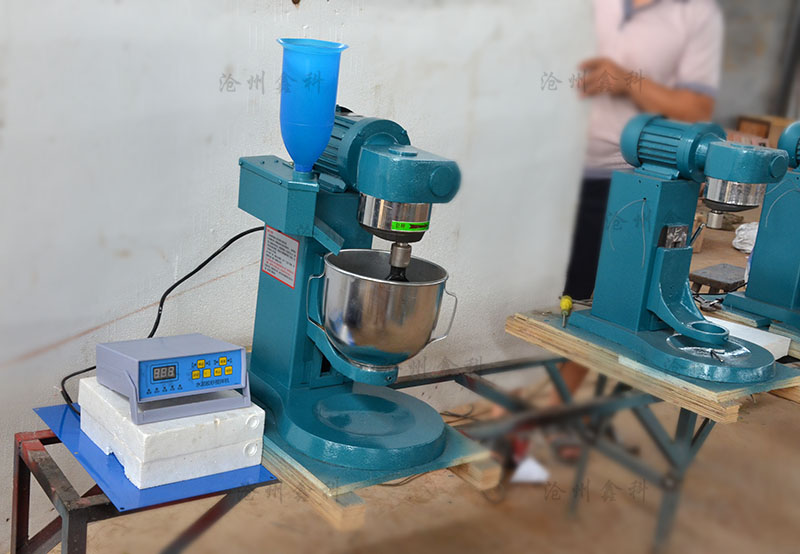

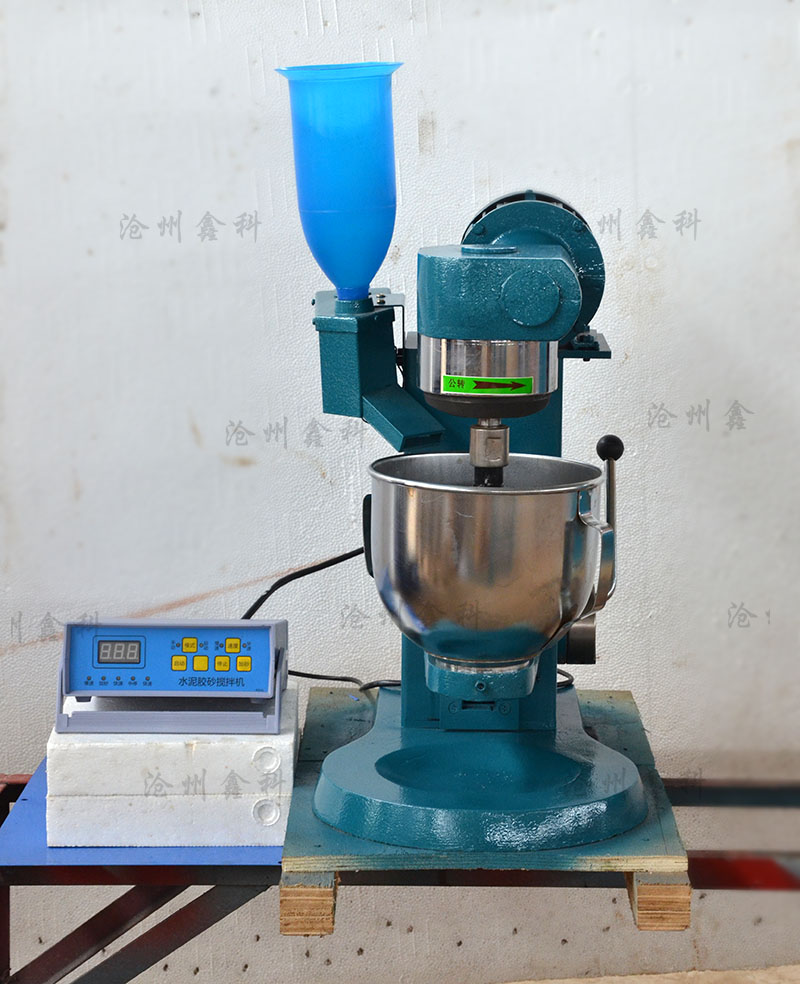

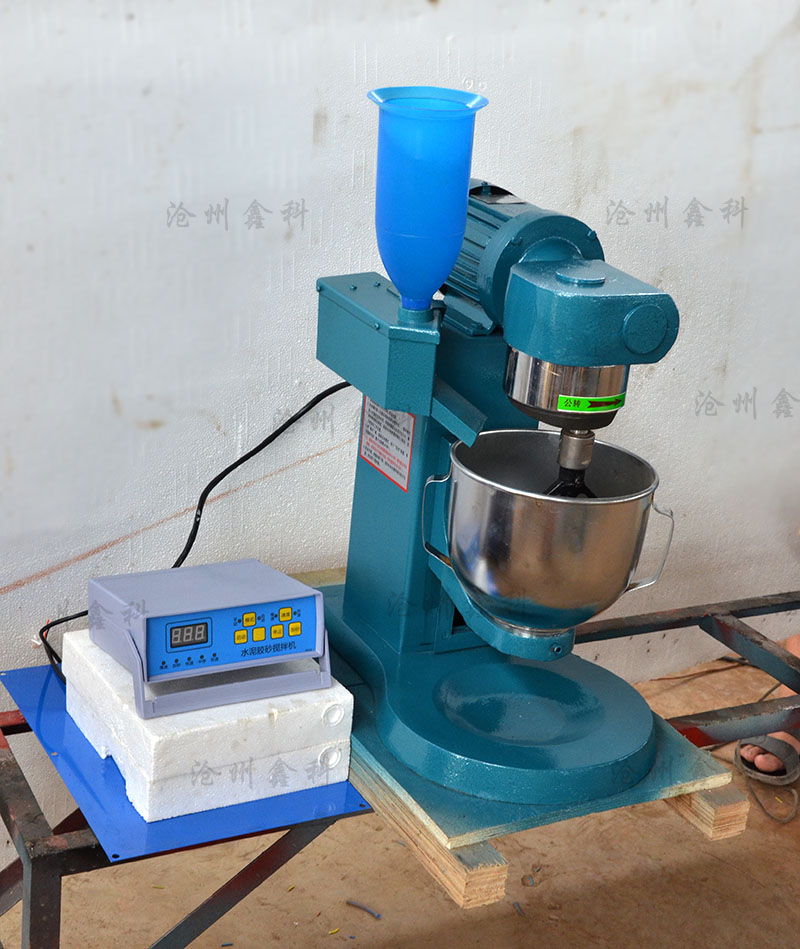

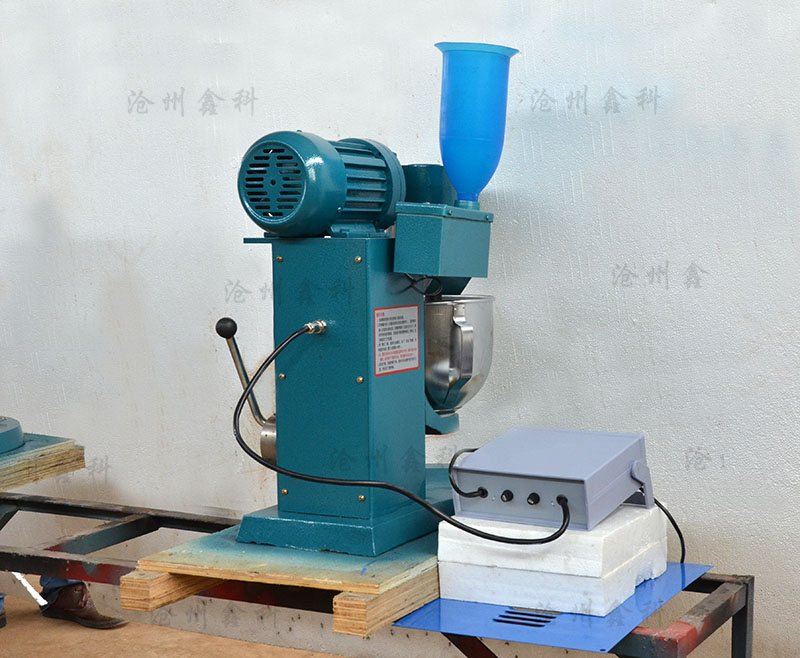

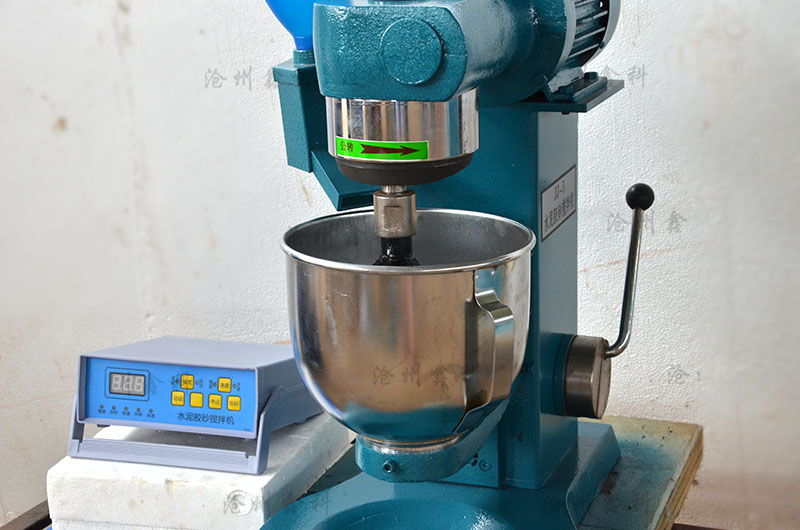

JJ-5型行星式水泥膠砂攪拌機

JJ-5型行星式水泥膠砂攪拌機是用與按ISO679:1989水泥強度實驗方法測定水泥膠砂強度的專用設備，它的結構符合JC/T681-1997的要求，將立柱上的功能切換開關，撥到"自動"位置，按下控制器上的啟動開關，整個運行程序?qū)⒆孕凶詣?dòng)控制運行。

基本信息

中文名稱         JJ-5型行星式水泥膠砂攪拌機

低速             140+5R/MIN

高速              285+10R/MIN

電壓              380V

技術參數

▲低速  自轉 140±5r/min        公轉 62±5r/min

▲高速  自轉 285±10r/min      公轉 125±10r/min

▲攪拌葉寬度 135mm

▲攪拌鍋容積 5L

▲外形尺寸：長×寬×高為 600×320×660（mm）

▲凈重：70kg折疊

使用操作

1、全過程運行完畢后自動停止，在運行工程中如需中途停機，可按下停止鈕然后可重新啟動。

2、按下啟動按鈕后，顯示屏即開始顯示時間、慢速、加砂、快速、停止、快速、運行指示燈按時閃亮。

3、自動控制時，必須把手動功能的開關全部撥到停的位置。

折疊主要事項

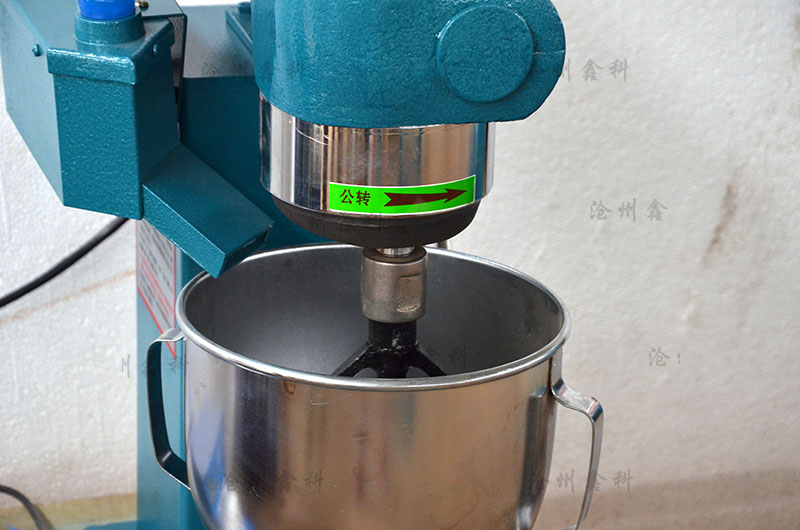

1、用測量規檢測葉片與鍋壁之間的間隙應為3mm±2mm，若間隙超差時，可調節葉片的上下位置來達到規定范圍。

2、每次使用后對攪拌葉、鍋應及時清理干凈，電器部分應避免劇烈震動，遠離水和高溫，注意防塵。

折疊操作規程

1、將水泥膠砂攪拌機電源插頭插入電源插座，紅色指示燈亮表示電源已接通，再將程控器數碼管理顯示為0，砂罐內裝入1350 g標準砂，攪拌鍋內裝入水225 g，水泥450g，將攪拌鍋裝入支座定位孔中，順時針轉動至鎖緊，再扳動后柄使攪拌鍋向上移動處于攪拌工作定位位置。

2、自動:將鈕子開關1K撥至自動位置按下程控器啟動按鈕，即自動完成一次低速30秒，同時自動加砂結束，高速攪拌30s，停拌90s，高速攪拌60s，停止轉動的工作程序，整個過程需240±1s，然后扳動手柄使攪拌鍋向下移，逆時針轉攪拌鍋至松開位置，取下攪拌鍋。

3、手動:將鈕子開關撥至手動位置，本機即轉動，根據試驗需要，可任意控制低速和高速的轉動時間，任意控制加砂時間的早、晚、長、短。鈕子開關2K控制低速和高速，鈕子開關3K控制加砂和停止。
